我来分享eplan electric p8怎么添加关联中断点-eplan electric p8教程。

如何在EPLAN Electric P8中添加相关断点？对于一些还不太了解的用户来说，今天我们将介绍EPLAN Electric P8添加相关断点的操作方法，有兴趣的读者不妨参考本文，希望能对您有所帮助。

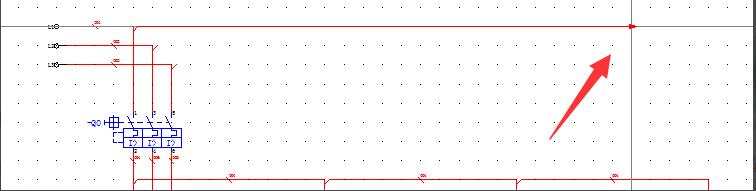

　　例如下图的这个样张，假设我们的L1 L2 L3导线要延伸到第二张图纸。

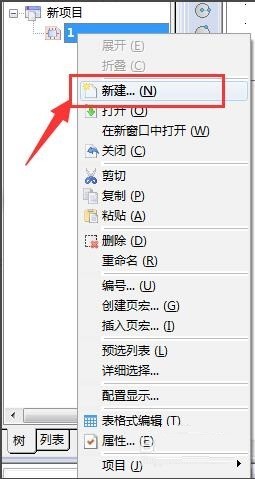

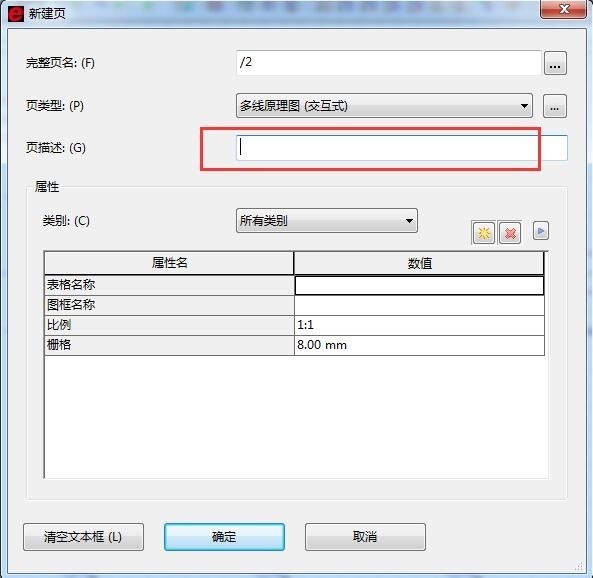

　　如果你有第二张图纸了就可以跳过这步，小编这里只有一张图纸，所以先添加一张图纸。

　　在这个位置选择添加 【中断点】 ，点击这个按钮。

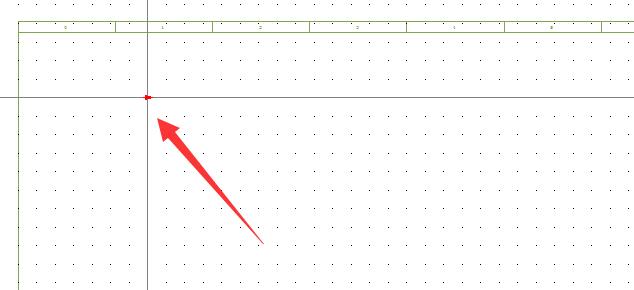

　　在图示位置添加中断点， 点击后会弹出窗口。

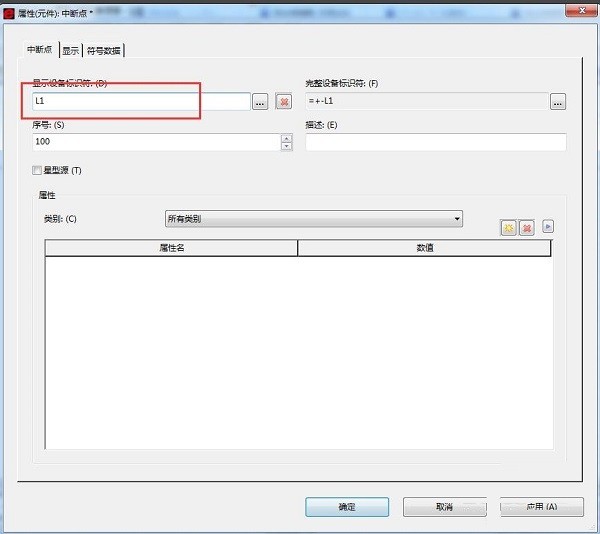

　　在 【 显示标识符】 这里填上 标识符， 其实就是连接的地址。

　　到第二张图纸，同样的方法添加中断点。

　　当鼠标还没按下添加的时候，按住【ctrl】在调整文字显示位置， 默认文字显示在右侧， 按住 【ctrl】后，移动鼠标，可以看到 一个 蓝色的圆弧和箭头本身都在转动， 调整到 箭头指向右侧， 圆弧在箭头的左下方或左上方， 只要圆弧在那侧，文字就会显示在那侧。

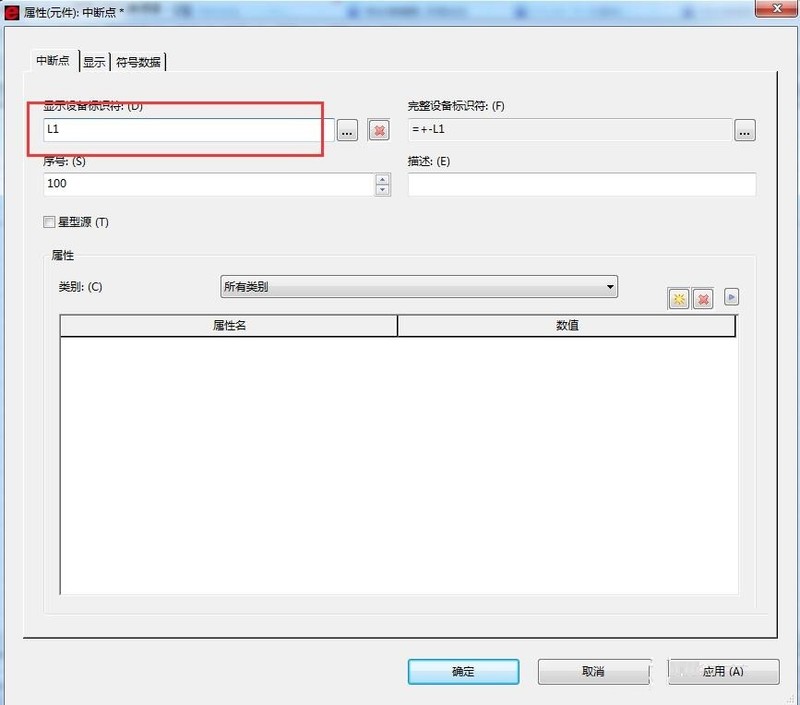

　　按下左键后，在弹出的窗口上填上L1, 如果忘记填写了，双击这个中断点也能修改。

　　按同样的方法添加 L2 L3。

　　以上就是小编分享的eplan electric p8添加关联中断点的方法，还不会的朋友赶紧来学习学习哦。
