分享UG NX12.0如何将尺寸标注的数字更改为文本-UG NX12.0教程。

在UG NX12.0中，如何将尺寸标注转换为文本？以下是具体的操作方法，适合那些对此不太熟悉的人参考。希望通过这篇文章能帮助读者更好地掌握UG NX12.0这个软件。

　　在UG NX12.0制图模块有下图所示的图纸，双击尺寸55进入“线性尺寸”对话框。

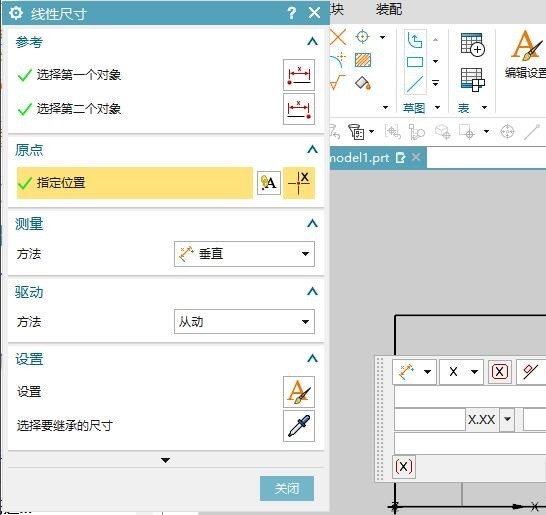

　　打开的对话框如下图所示。

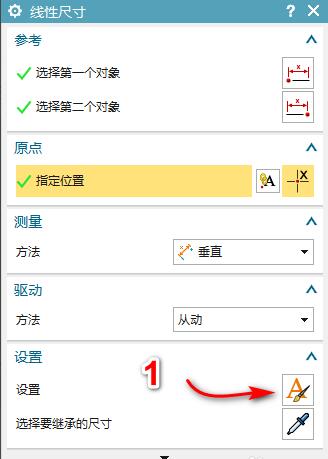

　　点击如下图“1”位置的工具按钮。

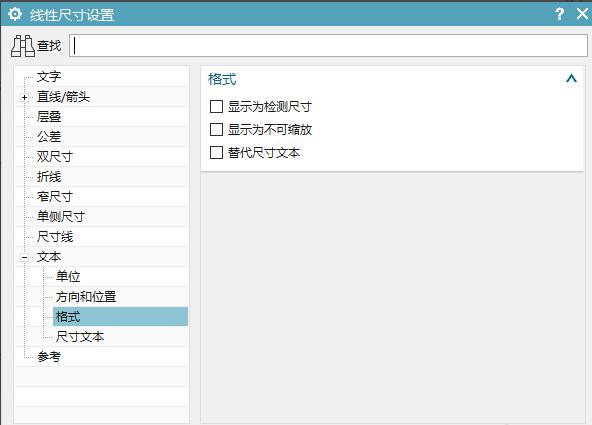

　　打开“线性尺寸设置”对话框，如下图所示。

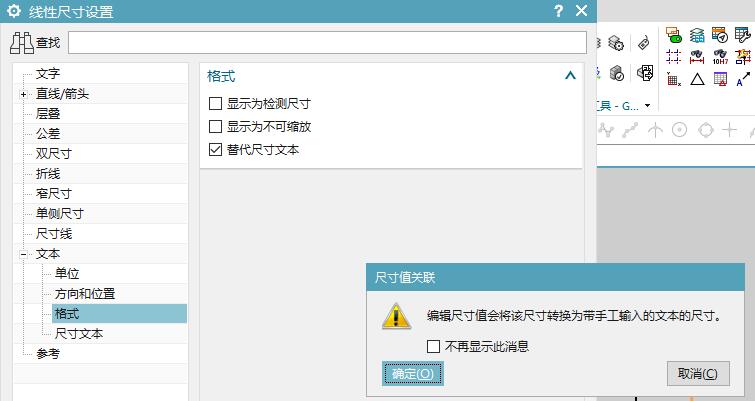

　　点击“文本”/“格式”/勾选“替代尺寸文本”，跳出如下图对话框，点击“确定”。

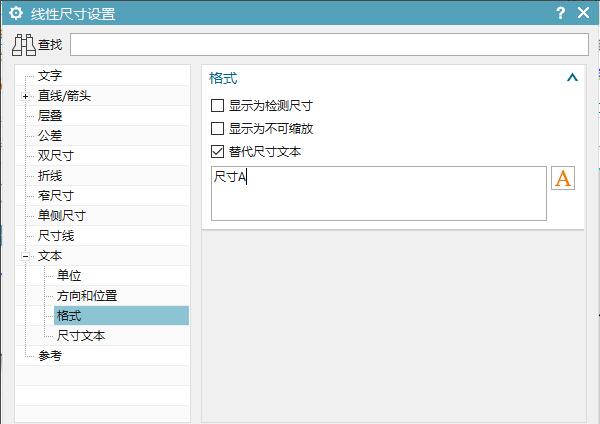

　　输入文字“尺寸A”

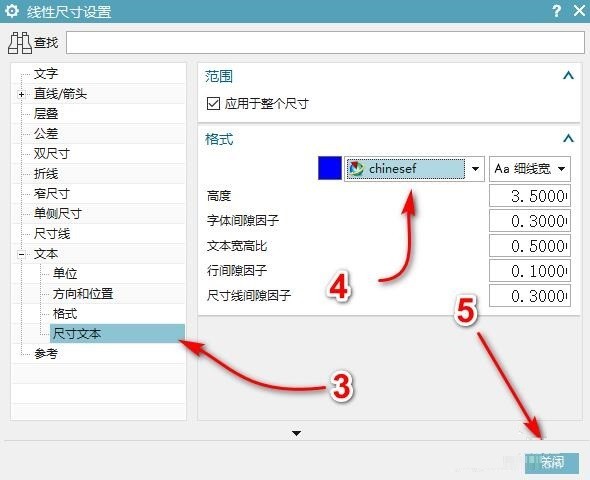

　　如下图“3”位置点击“尺寸文本”，如下图“4”位置选择一个中文字体，最后点击“关闭”。

　　最终效果如下图所示。

　　以上就是小编分享的UG NX12.0将尺寸标注的数字更改为文本的方法，有需要的朋友可以来看看这篇文章哦。
