今天分享如何将MapGIS图转cad图-将MapGIS图转cad图的方法。

学会如何把MapGIS图形转换成CAD图纸？别担心，本文会教你具体的步骤。如果你还不熟悉这个过程，那就一定要看这篇教程！相信通过学习，你一定能成功地完成这项任务。

　　首先，确保电脑上有mapgis的插件“section”，若无，下载一个。等会转cad要用到这个插件。

　　新建一个空白的cad(直接打开cad软件就行)，另存为.dxf格式，最好存成2004版本的，文件名字随便写都可以，例如“转cad.dxf”。

　　然后关闭cad，一定要关闭。

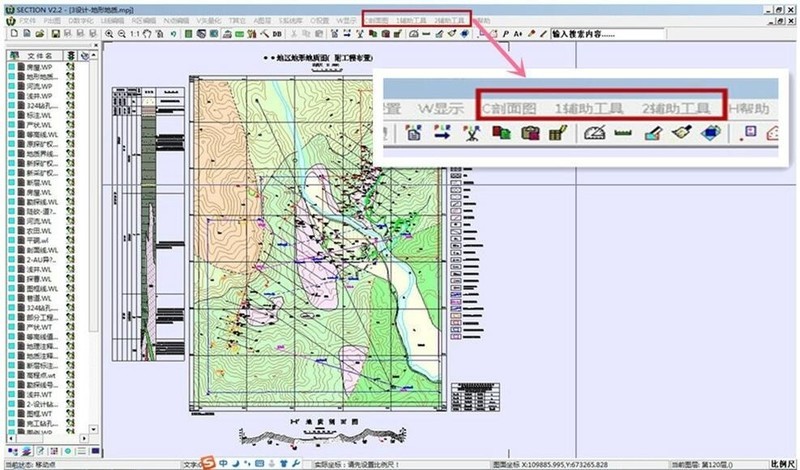

　　用section软件打开你需要转换的图(section打开的图界面和Mapgis一样，只是菜单栏会多3个菜单，用section打开的图移动、缩放和cad操作一样，非常方便)

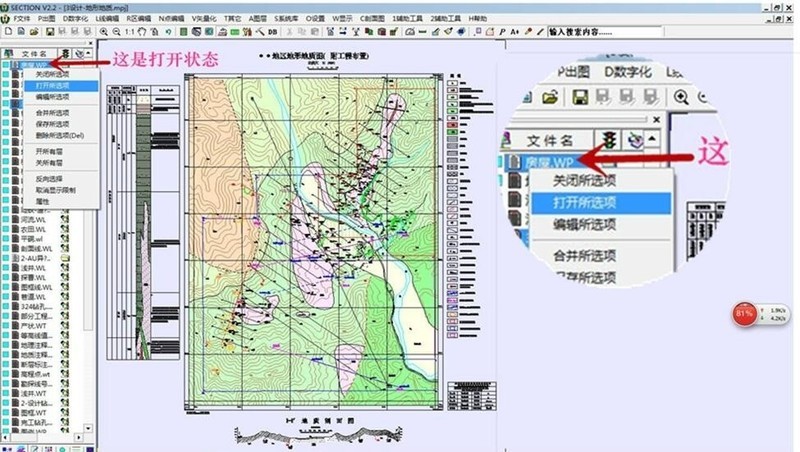

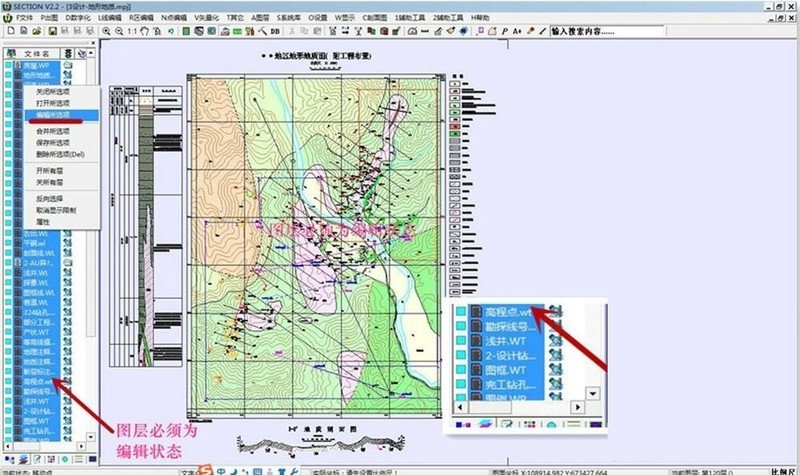

　　确保左边工作台中所有图层处于“编辑”状态，如下图，处于“打开”状态的图层转换成cad之后是没有的，一定设置成编辑状态。

　　如果有不需要转换的图层，可以关闭。

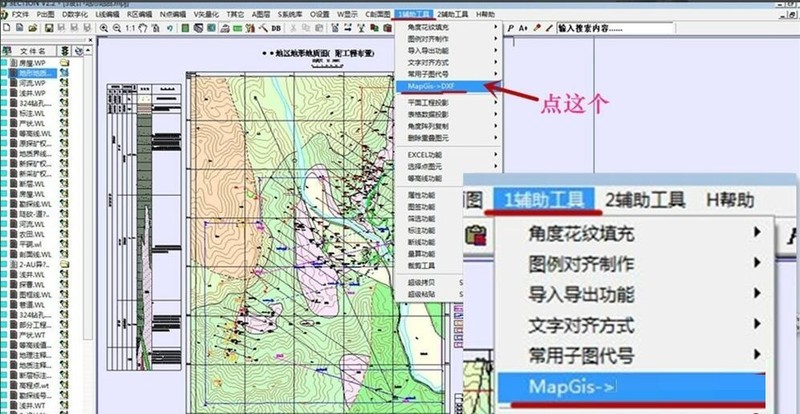

　　菜单栏找到“1辅助工具”——下拉菜单“Mapgis--DXF”——点击后弹出对话框。

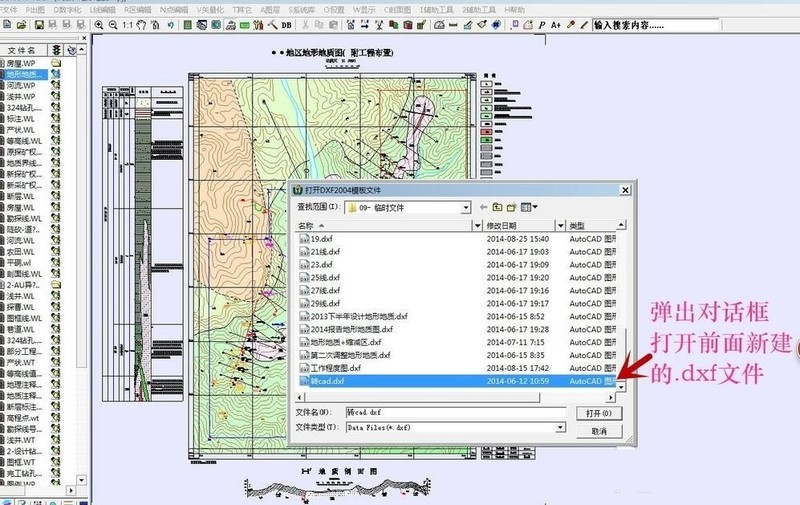

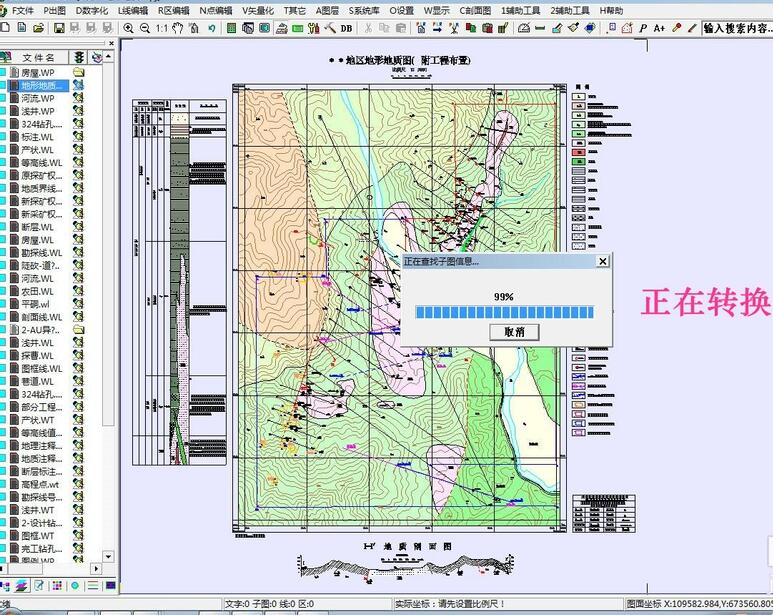

　　在弹出的对话框中选择步骤2中新建的“.dxf”文件“转cad.dxf”，自动转换，转换完成后在"转cad.dxf”所在的文件夹中会自动生成一个“转cad1.dxf”文件。

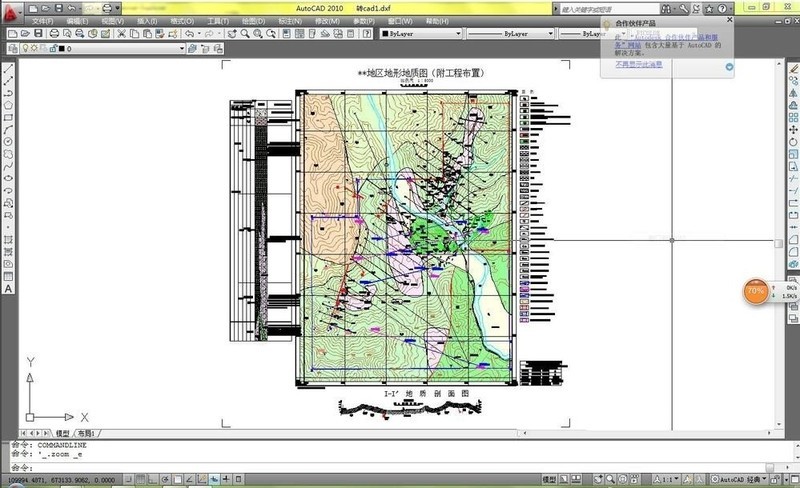

　　打开“转cad1.dxf”，这时你看到的是空白，双击鼠标滚轴，图就出来了，然后再另存为“.dwg”格式(直接点保存)。转换出来的部分字体大小、图案有时候会失真，调整一下即可。

　　以上就是小编分享的将MapGIS图转cad图的方法，有需要的朋友可以来看看这篇文章哦。
