小编分享Solidworks工程图插入中心符号线的详细步骤。

在Solidworks中添加中心线的操作相对简单，以下是一份详细的教程： Solidworks工程图如何插入中心符号线？

　　1、如图，打开Solidworks，新建一个工程图文件。具体操作见下图红色框选。

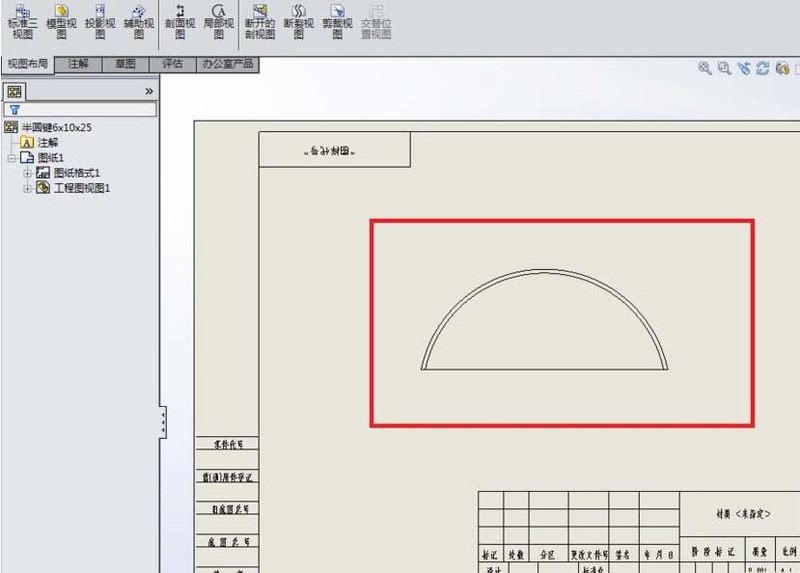

　　2、如图，新建的这个工程图中的圆弧是没有中心线的，更没有中心符号线，而我们要手动给它添加一个中心符号线。

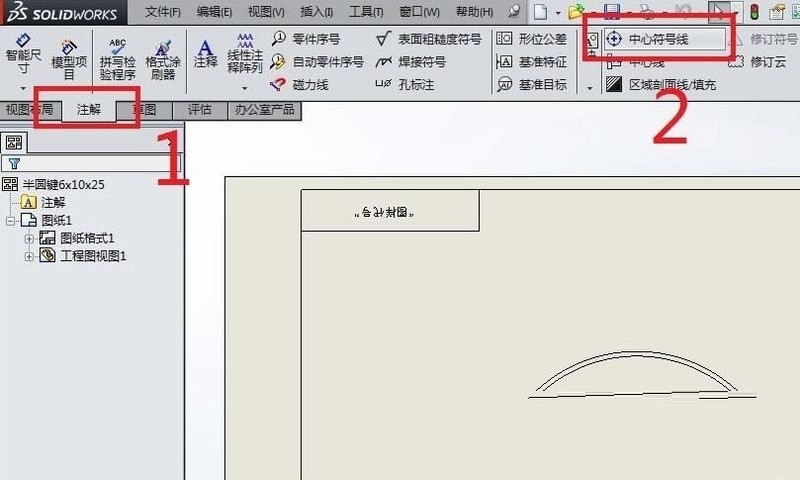

　　3、如图红色框选、红色数字。

　　1)点击“注解”，来到注解工具栏

　　2)找到“中心符号线”图标，点击它。

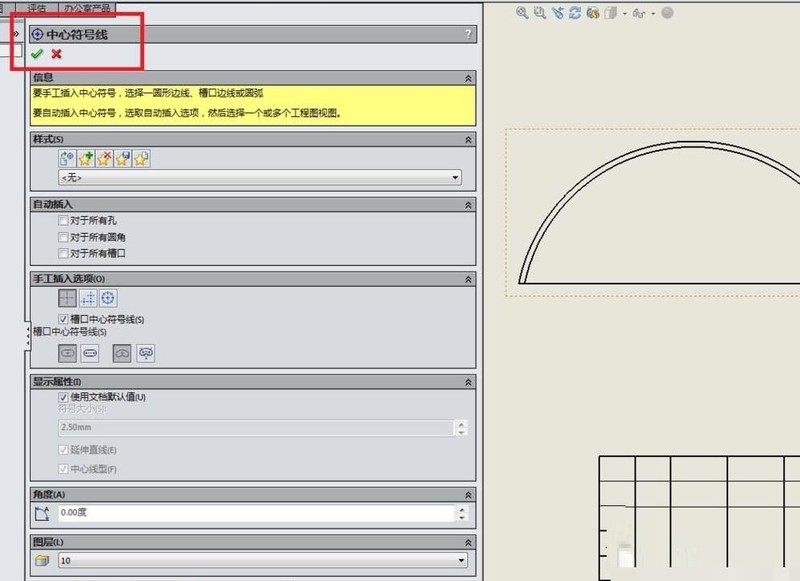

　　4、如图，弹出了“中心符号线”对话框，若没有特别的要求，那么对话框中的参数设置什么的都可以采用默认。

　　5、选择一个圆弧。如图红色框选所示，那个颜色变成橙色的圆弧段就是笔者选择的圆弧。

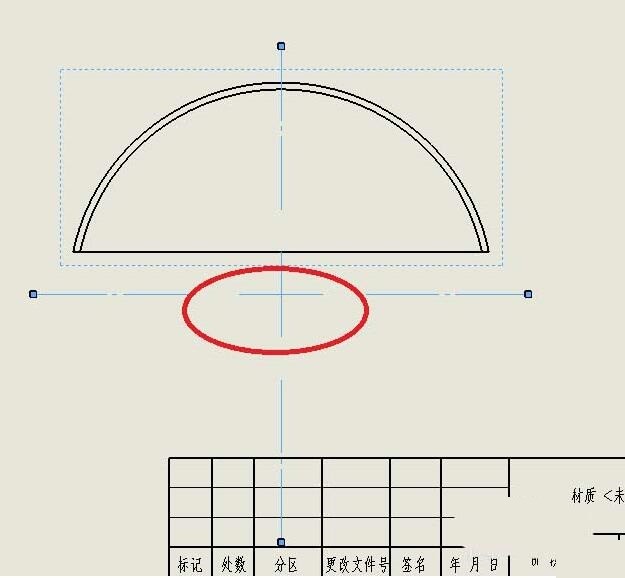

　　6、上一步刚刚选择完圆弧，这一步就如图所示，立马出现了中心符号线。

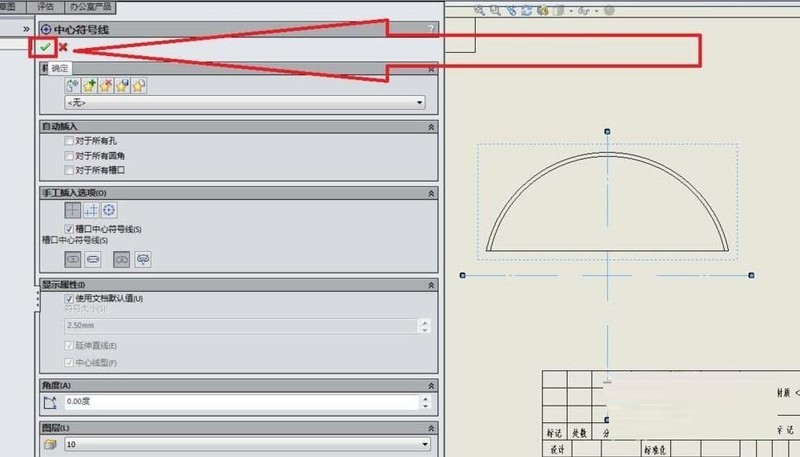

　　7、如图所示，点击“中心符号线”对话框左上角的√，完成中心符号线的添加操作。

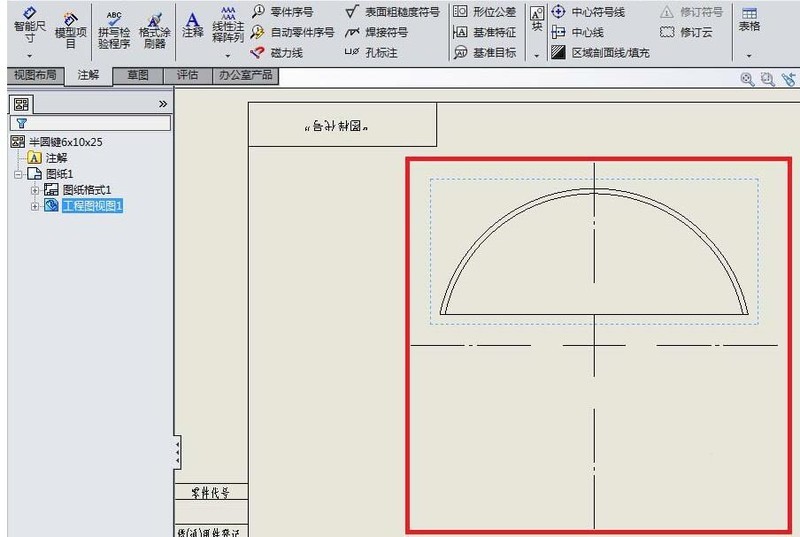

　　8、如图，成功的给我们刚刚选择的圆弧添加了一个中心符号线。

　　快来学习学习Solidworks工程图插入中心符号线的详细步骤吧，一定会帮到大家的。
