小编教你Solidworks绘制百叶窗模型的详细步骤。

本文将详细介绍使用Solidworks软件绘制百叶窗模型的具体步骤，帮助您轻松完成此任务。

　　1、在SolidWorks中找到图示的文件夹，能看到一个自带的百叶窗模型。

　　2、双击这个模型，即可生成零件。

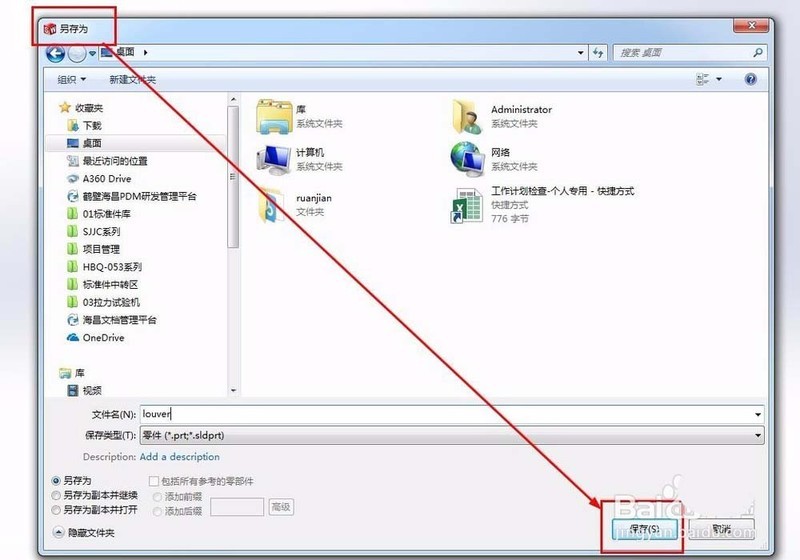

　　3、为避免修改自带的模型，先将这个模型另存到一个地方。

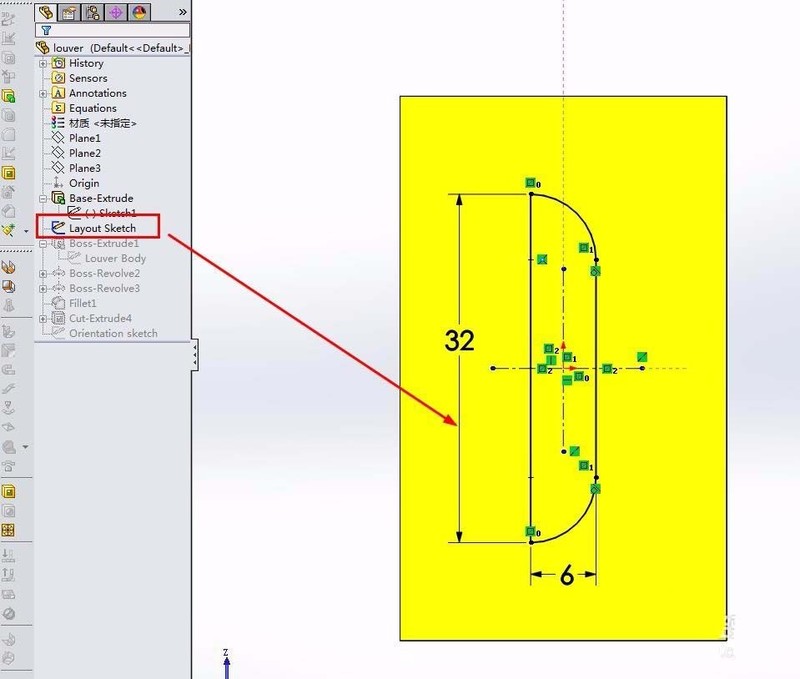

　　4、打开另存的文件，对尺寸进行修改。一般能修改拉伸板的长度和宽度，其次修改草图的主要尺寸。

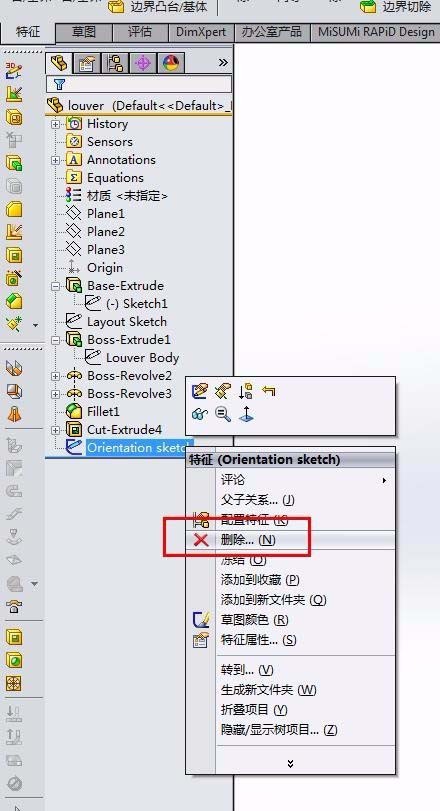

　　5、可删除最后一个草图。

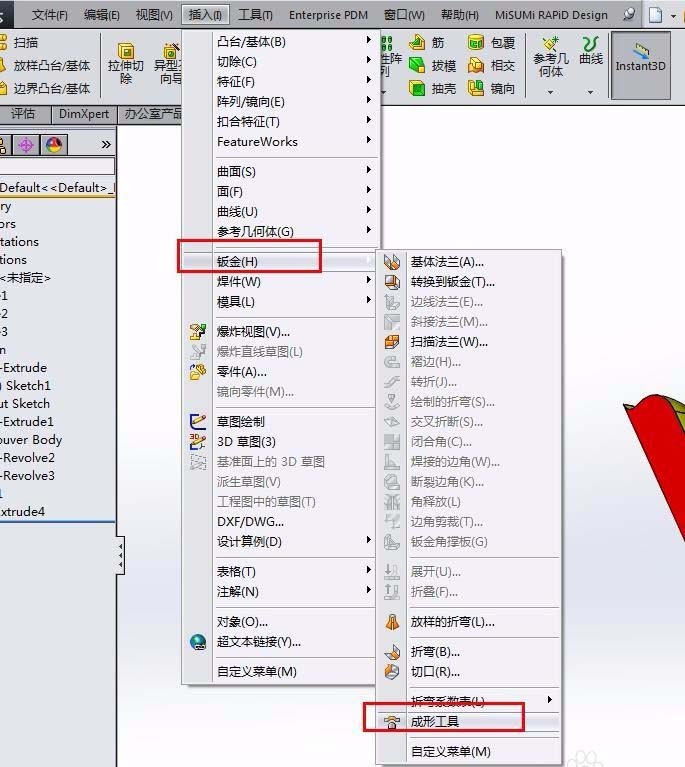

　　6、在视图，钣金里找到成形工具。

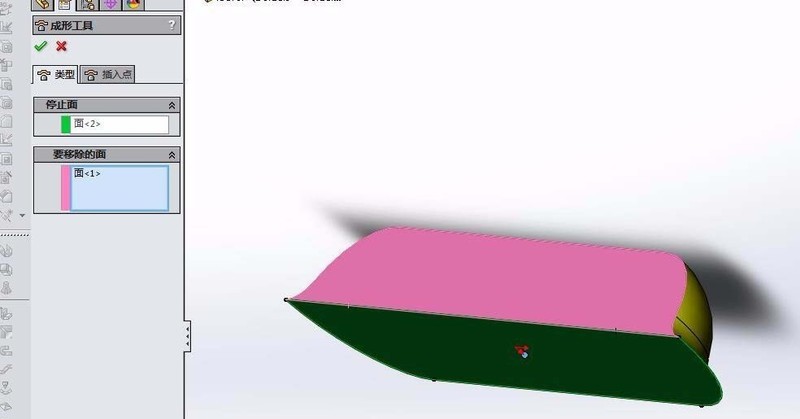

　　7、选择结束面和开始面。

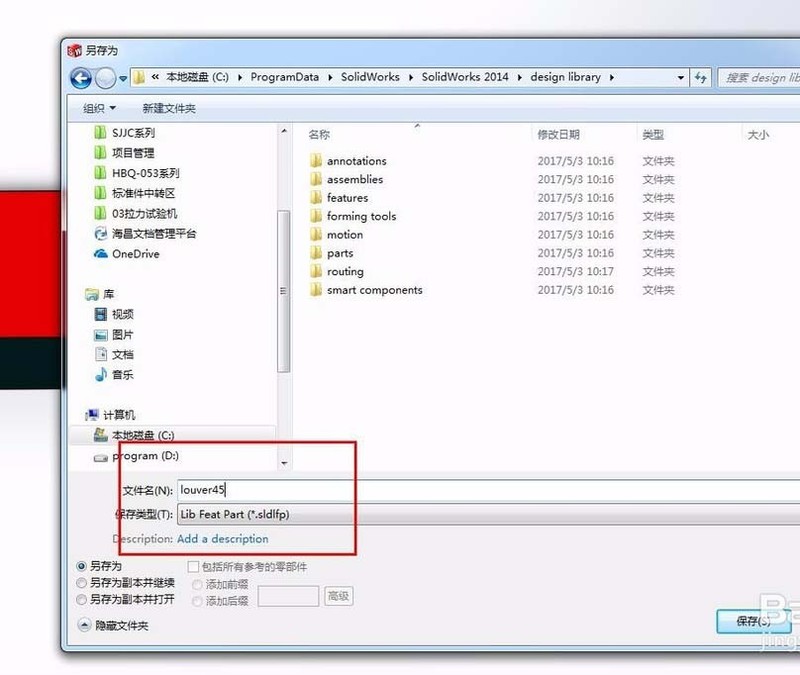

　　8、保存，注意保存格式。

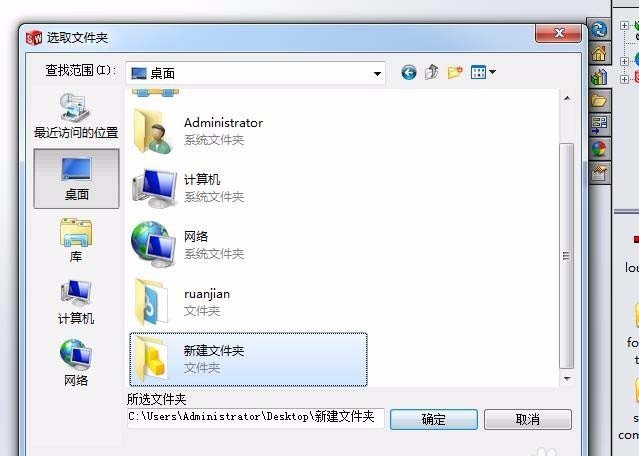

　　9、在零件库中右击点击添加文件夹，将刚才存的零件文件夹加进去。

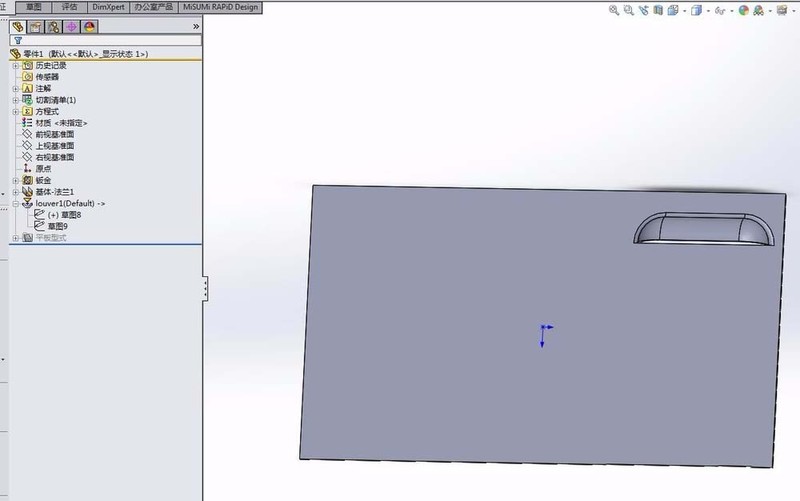

　　10、就能在钣金上面直接应用了。

　　上面就是小编为大家带来的Solidworks绘制百叶窗模型的详细步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
