今天分享Abaqus在曲面上面打孔的操作教程分享。

今天将分享如何在曲面上进行钻孔操作的Abaqus软件教程。

　　目标：在如图圆管上面打一个六边形孔洞贯穿

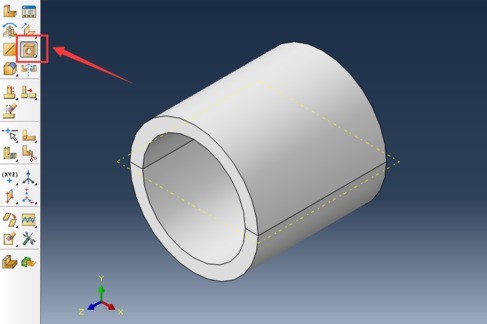

　　建立圆管模型，

　　Abaqus在 part模块有shape功能，对模型进行cut

　　blend 等编辑 ……cut模块下有 circular hole功能 不过不能在曲面上面实现

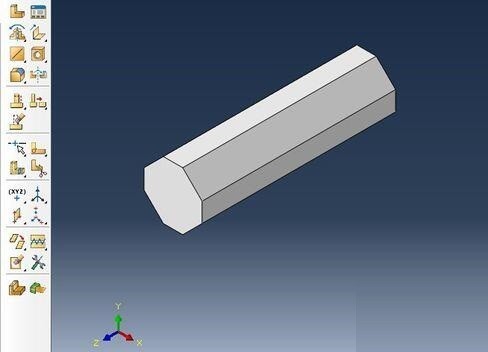

　　新建一个柱形截面，其截面形状为孔的形状、截面尺寸一致 ，长度保证能穿透圆管厚度……(自己合适的尺寸)

　　装配两个part

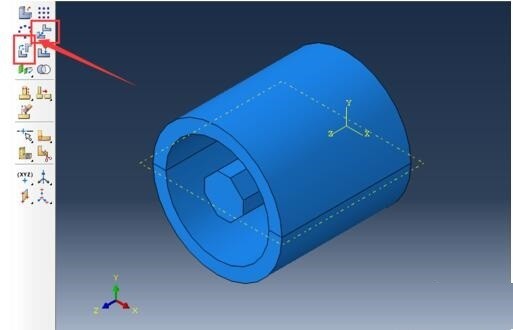

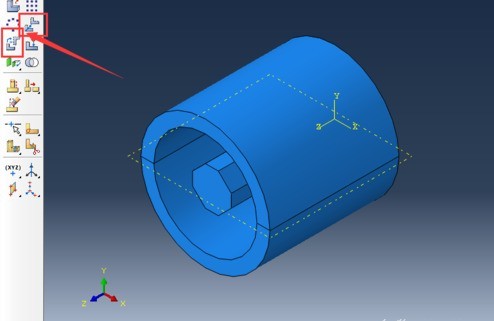

　　调整位置

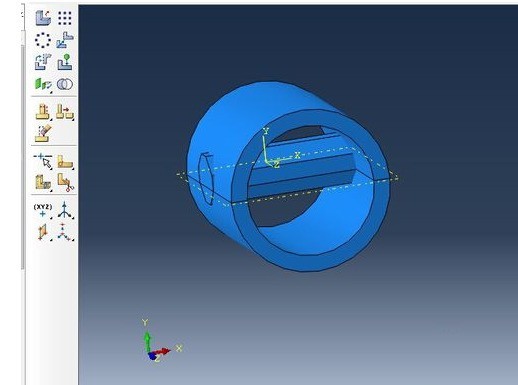

　　如图位置

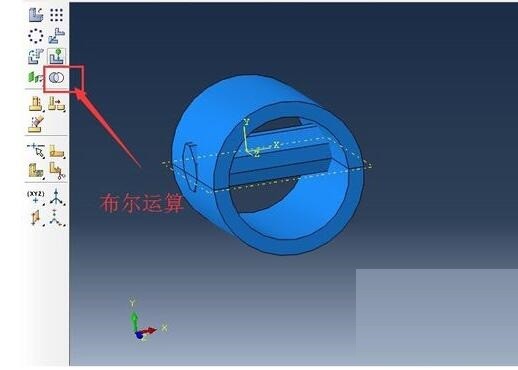

　　布尔运算

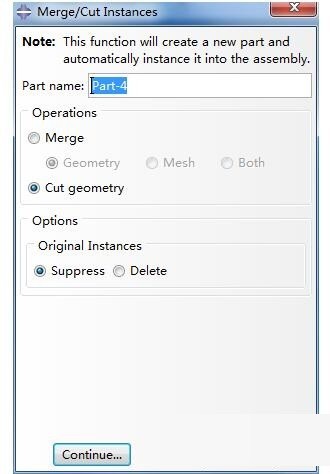

　　用圆管减去棱柱

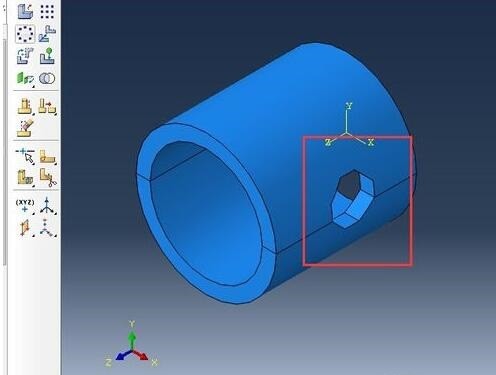

　　得到最终结果如图

　　上文就讲解了Abaqus在曲面上面打孔的操作内容，希望有需要的朋友都来学习哦。
