我来教你UG制图如何设置坐标标注 UG制图添加坐标标注教程。

UG制图中如何设定坐标标签？对于一些用户来说，他们可能会发现在操作上与CAD有所不同。那么接下来，我们就来教大家如何在UG中实现这个功能。

1、首先我们打开UG软件，打开一个NX模型。

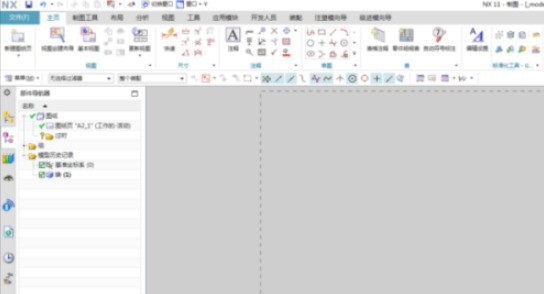

2、然后需要新建制图页。

3、然后需要在界面上进行三视图投影。

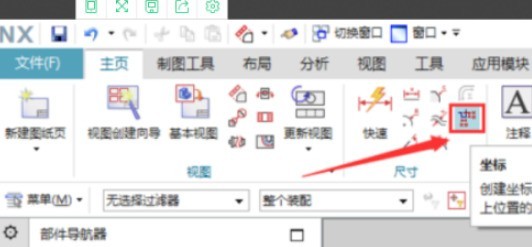

4、然后需要在制图主页中找到尺寸选项下的坐标对话框选项。

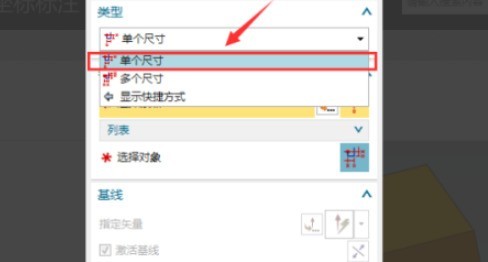

5、然后需要在下拉类型中选择单个尺寸选项。

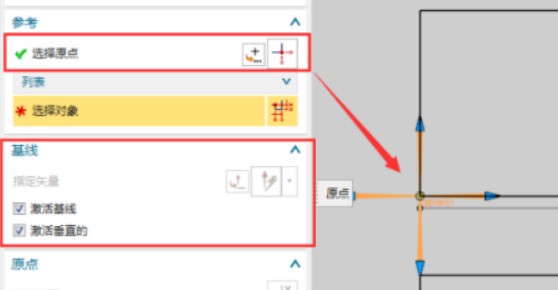

6、接下来选择原点，可根据需要是否勾选激活基线和激活垂直的，选择需要坐标标注的点即可。

7、最终整个坐标标注就完成了。
